ГОСТ Р 71918-2024: Сигнальная маркировка и опознавательная окраска трубопроводов
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ГОСТ Р 71918-2024
Трубопроводы промышленных предприятий. Опознавательная окраска, сигнальные цвета, знаки безопасности и маркировочные щитки
Статус: Действующий
Введен взамен: ГОСТ 14202-69
Дата введения: 2025 г.
Скачать полный текст ГОСТ Р 71918-2024 (PDF)1. Область применения
Настоящий стандарт распространяется на опознавательную окраску, сигнальные цвета, предупреждающие знаки и маркировочные щитки для трубопроводов на промышленных предприятиях. Стандарт устанавливает единые правила визуальной идентификации транспортируемых веществ с целью:
- Обеспечения безопасности труда персонала;
- Предупреждения аварийных ситуаций;
- Оперативного определения характера среды экстренными службами (МЧС, пожарные расчеты) при ликвидации ЧС;
- Облегчения эксплуатации и ремонта инженерных сетей.
2. Укрупненная классификация транспортируемых веществ
В зависимости от физико-химических свойств и степени опасности транспортируемых веществ, стандартом установлены следующие укрупненные группы и соответствующие им основные цвета идентификации.
| Группа | Транспортируемое вещество | Основной опознавательный цвет |
|---|---|---|
| 1 | Вода (в т.ч. питьевая, техническая, горячая, охлаждающая) | Зеленый |
| 2 | Пар (водяной пар, системы пожаротушения) | Красный |
| 3 | Воздух (сжатый, вакуум, системы КИПиА) | Синий |
| 4 | Газы горючие (природный газ, водород, пропан) | Желтый |
| 5 | Газы негорючие (азот, аргон, углекислота) | Желтый |
| 6 | Кислоты | Оранжевый |
| 7 | Щелочи | Фиолетовый |
| 8 | Жидкости горючие (масла, топливо, нефтепродукты) | Коричневый |
| 9 | Жидкости негорючие (хладоносители, растворы гликоля) | Коричневый |
| 10 | Прочие вещества | Серый |
3. Требования к размещению маркировки (Шаг и узлы)
Для гарантированной видимости сигнальная маркировка должна наноситься с соблюдением нормативных интервалов.
- На прямых магистральных участках: шаг размещения маркеров должен составлять не более 10 метров внутри производственных помещений.
- На наружных эстакадах: шаг размещения составляет не более 50 метров.
- Узлы и оборудование: маркировка в обязательном порядке наносится перед и после запорной арматуры (задвижки, вентили), на ответвлениях, в местах отбора проб и подключения КИПиА.
- Проходы через стены: при пересечении трубопроводом строительных конструкций (стен, перекрытий), маркировка дублируется с обеих сторон преграды.
4. Направление потока и знаки опасности

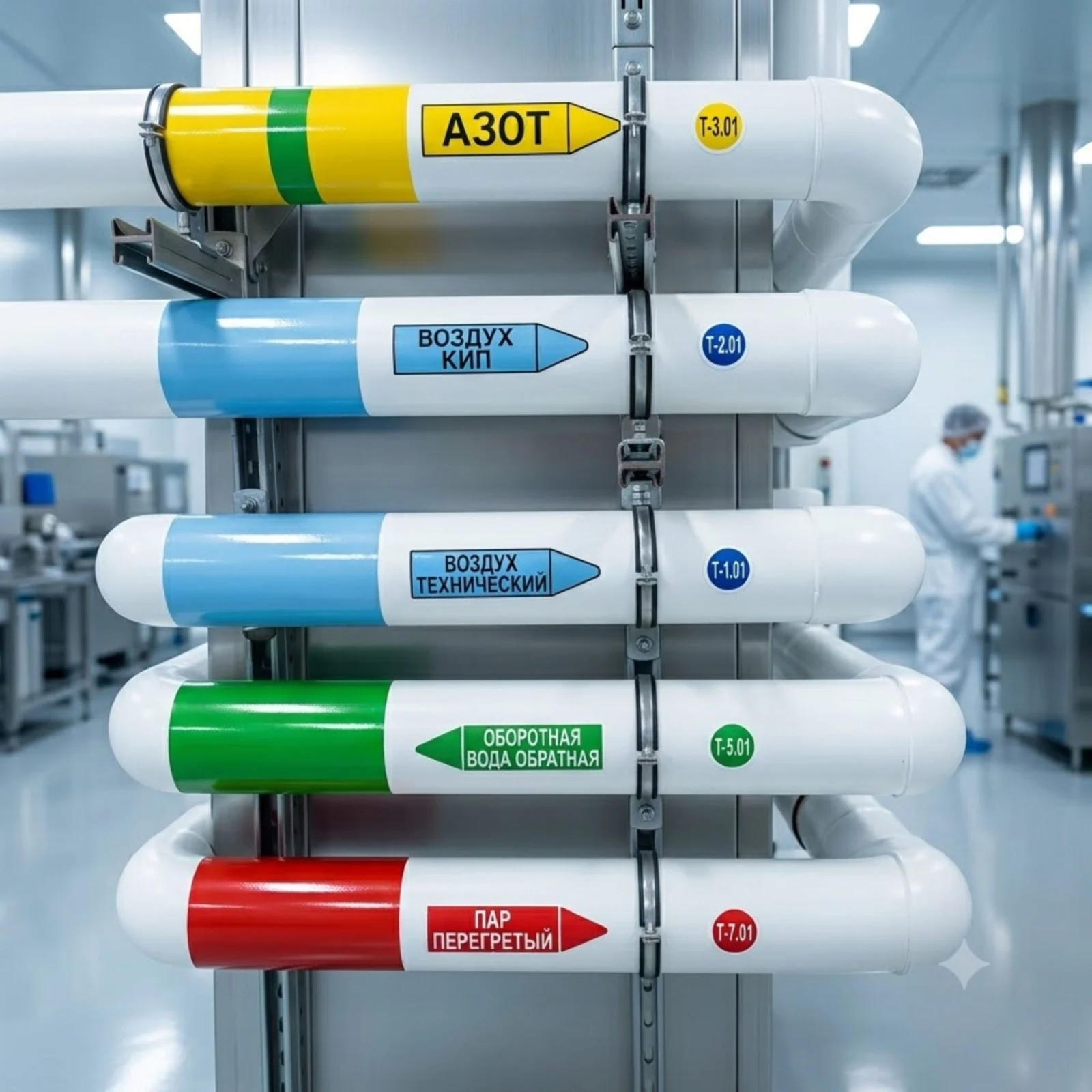

Направление движения транспортируемой среды указывается острым концом (стрелкой) на маркировочном щитке или отдельной самоклеящейся стрелкой. Если поток в трубе может двигаться в обоих направлениях (реверс), применяются двунаправленные стрелки.
В случае транспортировки опасных, ядовитых, взрывоопасных или радиоактивных веществ, на маркировку наносятся соответствующие знаки безопасности по ГОСТ 12.4.026 (треугольные пиктограммы).
5. Размеры маркировочных элементов
Габаритные размеры сигнальных маркеров, высота шрифта и знаков безопасности жестко привязаны к наружному диаметру трубопровода с учетом толщины теплоизоляционного слоя (если он присутствует).
| Наружный диаметр трубы (с изоляцией), мм | Высота маркера (ленты/щитка), мм | Высота шрифта, мм |
|---|---|---|
| До 50 | 26 | 15 |
| От 51 до 100 | 35 | 20 |
| От 101 до 200 | 52 | 30 |
| Свыше 200 | 74 | 40 |
6. Требования к материалам
Материалы, используемые для изготовления сигнальной маркировки, должны обеспечивать надежное крепление и читаемость на протяжении всего срока эксплуатации. Для трубопроводов, подверженных воздействию агрессивных сред или ультрафиолетового излучения (на открытом воздухе), применяются специализированные полимерные пленки с защитной ламинацией, предотвращающей деградацию пигмента.
