Стенд Системы связи и управление ПВХ 1000х1500 мм

Стенд «Системы связи и управление» — наглядное пособие для подготовки операторов БПЛА

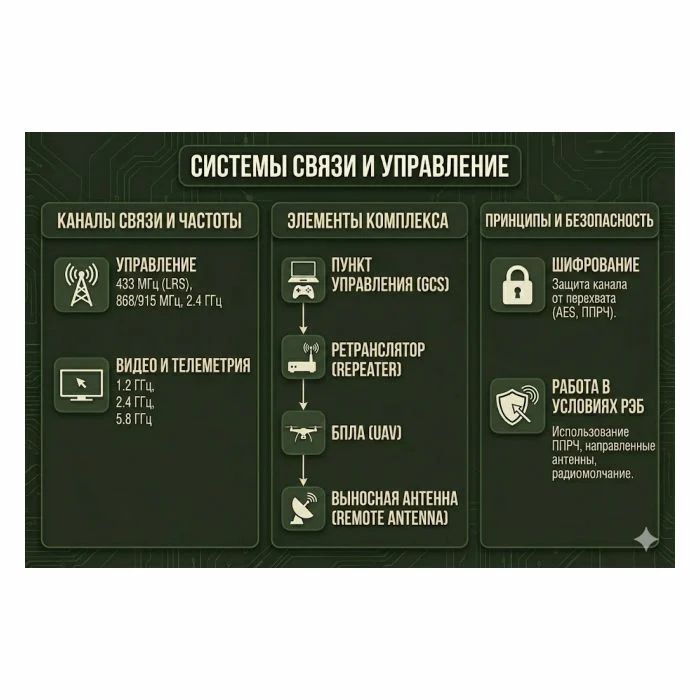

Информационный стенд «Системы связи и управление» (1000×1500 мм, высокопрочный ПВХ) — профессиональное учебное пособие, которое переводит сложнейшие законы радиофизики и криптографии в понятный, логично выстроенный графический формат. Материал разработан действующими техническими специалистами и разделён на три фундаментальных блока, позволяющих курсантам последовательно освоить всю цепочку передачи сигнала от пульта до воздушного судна.

Содержание стенда

Блок 1. Каналы связи и рабочие частоты

• Канал управления и телеметрии — линия передачи команд оператора и служебных данных (заряд батареи, высота, координаты, искусственный горизонт). Используются частоты 433 МГц и 915 МГц с высокой проникающей способностью сквозь лесные массивы и городскую застройку.
• Канал видеосигнала высокой чёткости — трансляция изображения с курсовой камеры или тепловизора в реальном времени на частотах 1,2 ГГц, 2,4 ГГц и 5,8 ГГц. Стенд наглядно объясняет зависимость качества изображения от частоты и способности сигнала огибать препятствия.

Блок 2. Ключевые элементы наземного комплекса

• Наземный пункт управления — центральный вычислительный узел с мониторами для вывода видео, защищёнными ноутбуками для работы с электронными картами и органами непосредственного пилотирования.
• Воздушные и наземные ретрансляторы — модули для увеличения радиуса действия. Показан принцип работы: ретранслятор принимает слабый сигнал из-за радиогоризонта и перенаправляет его к оператору, устраняя «слепые зоны» в низинах и оврагах.
• Выносные антенные блоки — антенны соединяются с пультом длинным кабелем, позволяя расчёту находиться в укрытии, пока излучающий элемент располагается на открытой местности.

Блок 3. Защита и безопасность радиообмена

• Криптографическое шифрование — защита командного канала математическими ключами, исключающая перехват управления и подмену координат.
• Псевдослучайная перестройка частоты — синхронная смена частоты вещания сотни раз в секунду, позволяющая обходить узконаправленные помехи в условиях сильного эфирного шума.
• Направленные антенны — переход от всенаправленных излучателей к спиральным и патч-антеннам, концентрирующим энергию сигнала в узкий луч и скрывающим позицию расчёта.

Технические характеристики и качество исполнения

Стенд изготовлен из премиального листового вспенённого ПВХ толщиной 3–5 мм — отраслевого стандарта среди учебных конструкций. Материал обладает превосходной жёсткостью на излом, минимальной массой и абсолютной устойчивостью к влаге и перепадам температур в неотапливаемых помещениях. Формат 1000×1500 мм обеспечивает отличную читаемость схем и текстовых блоков даже с дальних рядов большой аудитории.

Изображение нанесено методом прямой интерьерной УФ-печати: полимерные чернила образуют монолитный слой с поверхностью пластика, гарантируя фотографическую детализацию и стойкость цвета. Матовая поверхность исключает световые блики. Уход прост — загрязнения удаляются влажной тканью.

Где применяется

• Кабинеты связи и тактической подготовки в воинских частях
• Учебные классы тренировочных центров подготовки внешних пилотов
• Аудитории военных институтов, училищ связи и кадетских школ
• Командные пункты и тренировочные полигоны для оперативных инструктажей
