Расчет веса пригрузов для переносного информационного стенда

Расчет веса пригрузов для переносного информационного стенда

Переносные информационные стенды не имеют стационарного заглубленного фундамента, поэтому их устойчивость к ветровым и снеговым нагрузкам обеспечивается исключительно точным инженерным расчетом массы балласта. Воспользуйтесь нашим онлайн-калькулятором для вычисления необходимого веса пригрузов в строгом соответствии с нормами СП 20.13330.2016.

Если вы не знаете ваш снеговой или ветровой район, читайте в нашей статье.

• Ветровые районы (классификация)
• Снеговые районы (классификация)

Зачем считать пригруз: физика переносных конструкций

В отличие от капитальных въездных стел или навигационных пилонов, мобильные стенды устанавливаются прямо на асфальт, брусчатку или грунт без проведения земляных работ. Это делает их крайне уязвимыми к аэродинамическим воздействиям.

Ветер, ударяя в сплошное информационное поле стенда, создает мощный опрокидывающий момент. Если масса основания (или уложенных на него бетонных блоков) окажется недостаточной, конструкция неизбежно перевернется, что может привести к повреждению припаркованных автомобилей, травмам пешеходов и материальным искам к владельцу или подрядчику. Инженерный расчет ПТО переводит абстрактную силу ветра в конкретный вес бетона, гарантирующий безопасность.

Аэродинамика и ветровая нагрузка на стенд

Классический уличный стенд представляет собой вертикальную плоскость (рекламное или информационное поле), закрепленную на металлической раме.

Ветровой поток не может плавно обогнуть такую преграду. Инженеры BSD Group при сборе нагрузок учитывают аэродинамический коэффициент сопротивления ($C_f$), который для плоских сплошных экранов составляет 1.4. Это означает, что стенд работает как идеальный парус. Сила давления рассчитывается исходя из площади этого «паруса» (Ширина × Высота), базового ветрового района установки и поправочного высотного коэффициента.

Снеговая нагрузка на мобильные конструкции

Распространенной ошибкой неквалифицированных подрядчиков является игнорирование снеговой нагрузки для уличных стендов. Хотя основное поле стенда вертикально, многие современные переносные конструкции имеют:

• А-образную форму (крупные штендеры-домики);

• Информационные козырьки или систему подсветки сверху;

• Широкое объемное основание, закрывающее пригрузы.

В таких случаях СП 20.13330 обязывает учитывать образование снегового мешка. Налипающий или скапливающийся снег не только создает дополнительное вертикальное давление на металлокаркас, но и смещает общий центр тяжести конструкции вверх. При одновременном порыве ветра это значительно увеличивает риск опрокидывания. Наш калькулятор и инженеры ПТО обязательно учитывают снеговой район установки для комплексного расчета устойчивости.

Как рассчитывается масса бетонного балласта

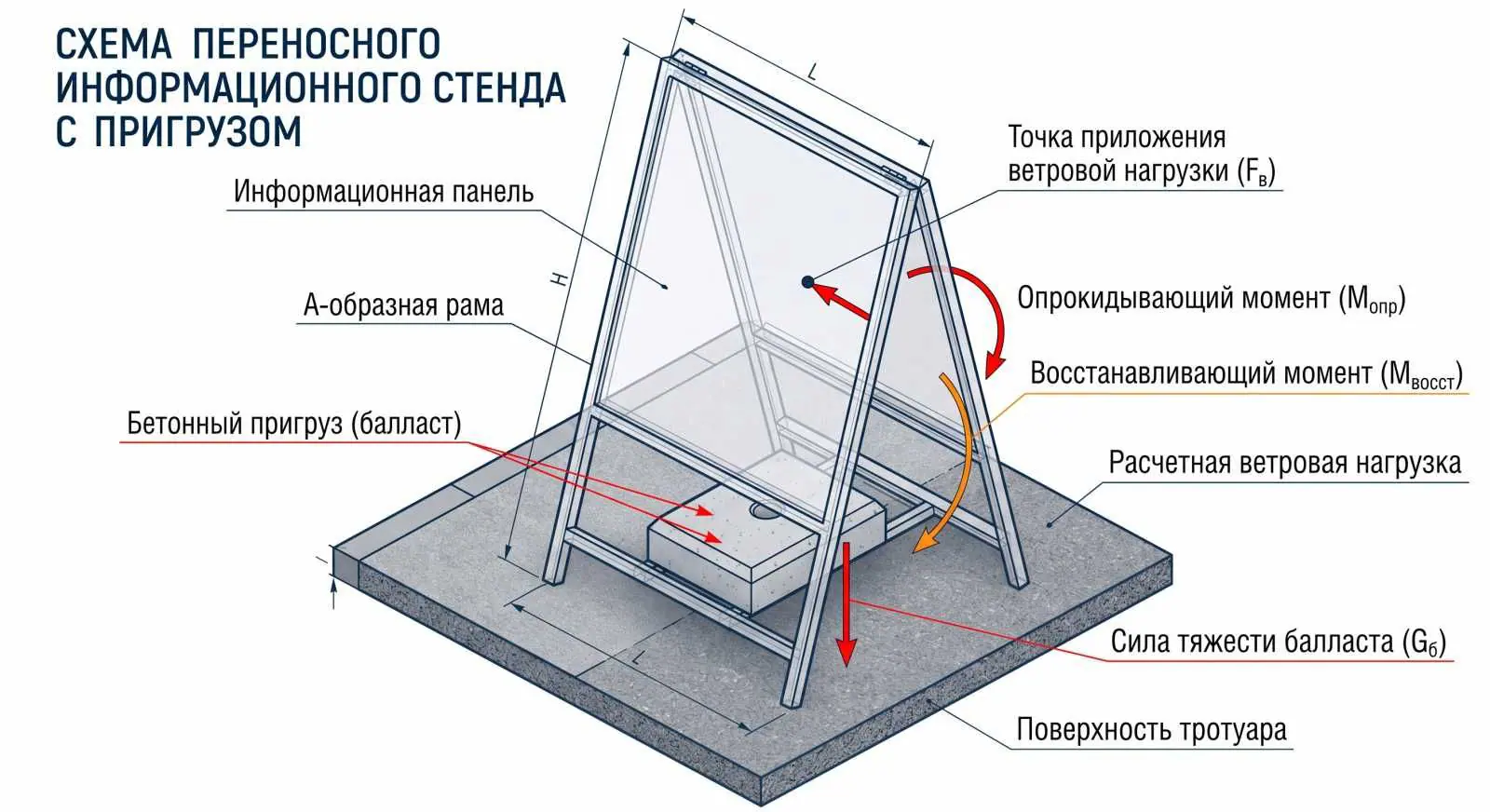

Расчет балласта сводится к простому правилу статики: удерживающий момент должен быть больше опрокидывающего.

Ветровая сила бьет в центр рекламного поля, пытаясь провернуть конструкцию вокруг оси ее опрокидывания (крайней нижней точки опоры). Для противодействия этому на нижнюю раму стенда укладываются пригрузы — как правило, стандартизированные бетонные фундаментные блоки (ФБС) или отлитые по форме утяжелители. Наш алгоритм вычисляет опрокидывающий момент и, применяя коэффициент запаса надежности (1.5), выдает точную массу груза в тоннах, которая должна лежать на раме.
