Комплексная организация пространственной безопасности — это сложная инженерная задача, объединяющая архитектурную эстетику и строгую техническую дисциплину. В этой системе Закон (ФЗ) обязывает, Постановление Правительства объясняет правила, а ГОСТ дает точные технические характеристики.
При оснащении объектов системами фотолюминесцентной навигации (ФЭС) коммерческие службы и отделы закупок часто сталкиваются с соблазном сэкономить на старте, выбрав наиболее дешевые планы эвакуации — так называемую «накатку» фотолюминесцентной ПВХ-пленки на пластиковую подложку с последующей прозрачной ламинацией.

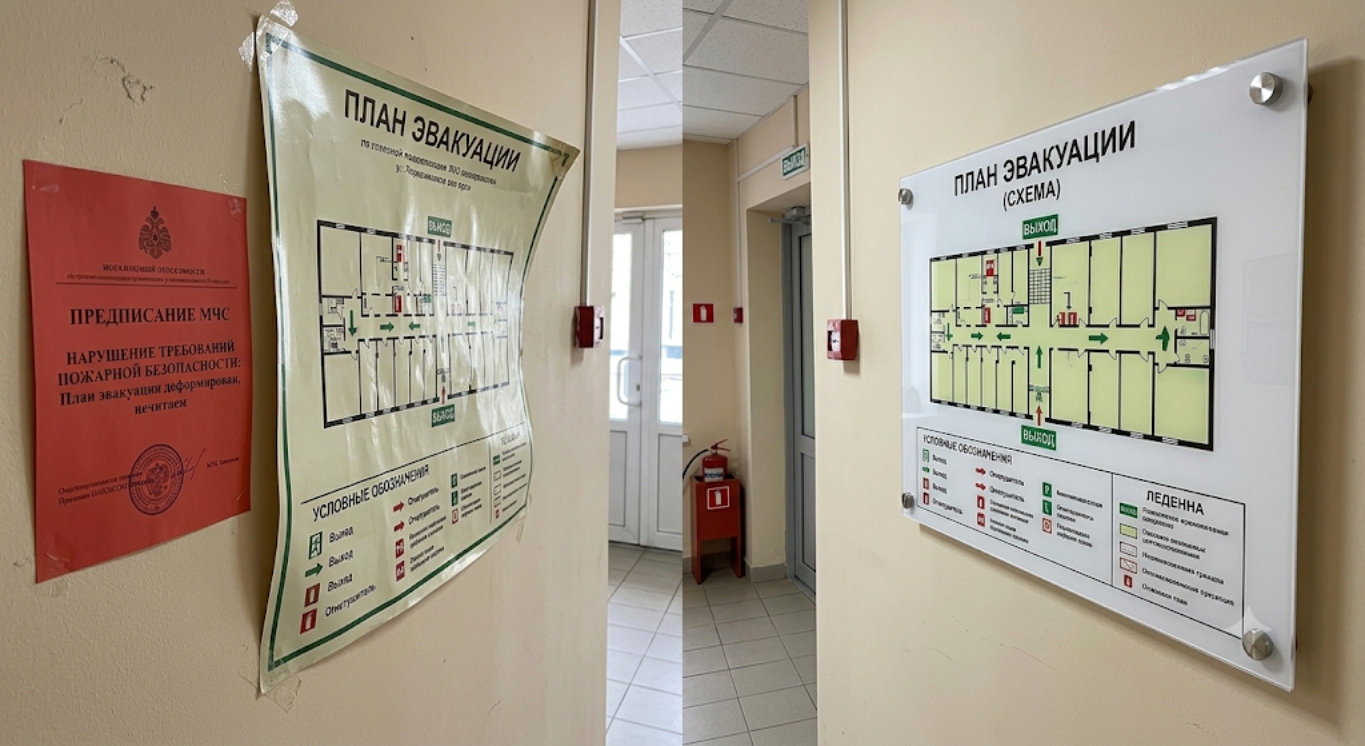

Однако уже через 6–12 месяцев эксплуатации в обычных офисных или производственных условиях такие изделия теряют геометрию: края скручиваются, прозрачная пленка отслаивается волнами, а под поверхностью образуются воздушные пузыри.
Ниже представлен инженерный разбор причин деградации материалов и правовых последствий использования дешевых технологий для владельцев объектов.
Физика процесса: почему рулонная ПВХ-пленка обречена на деформацию
Причина скручивания и отслоения ламинации кроется в фундаментальных свойствах поливинилхлорида (ПВХ), изготовленного методом каландрирования (рулонного проката).
-
Коэффициент усадки каландрированного ПВХ. В процессе производства рулонная ПВХ-пленка механически растягивается. В процессе эксплуатации (особенно вблизи источников тепла, кондиционеров или при сезонных перепадах влажности) полимер стремятся вернуться к первоначальному объему. Происходит линейная усадка.
-
Конфликт коэффициентов линейного расширения. Пленка, фотолюминесцентный слой, клеевой состав и жесткое основание (ПВХ-пластик) имеют разную скорость расширения и сжатия при изменении температуры.
-
Деградация клеевого слоя. Клей на акриловой основе под тонкой пленкой со временем пересыхает и теряет адгезию. В результате по краям изделия образуется напряжение, которое буквально «заворачивает» углы плана эвакуации внутрь.
Правовая сторона: как отслоение пленки превращается в штраф МЧС
С точки зрения технической службы отклеившийся край — это эстeтический дефект. С точки зрения инспектора Государственного пожарного надзора (ГПН) — это прямое нарушение законодательства РФ.
Юридическая цепочка претензий строится следующим образом:
| Уровень норматива | Статья / Пункт | Суть требования и риски нарушений |
| 1. Закон (ФЗ) | 123-ФЗ, Ст. 84 | Система эвакуации должна обеспечивать четкую и недвусмысленную передачу визуальной информации в течение всего нормативного времени. |
| 2. Постановление | ППР № 1479, п. 5 | Руководитель организации обязан обеспечивать содержание средств противопожарной защиты и навигации в исправном и работоспособном состоянии. |
| 3. ГОСТ | ГОСТ 34428-2018, п. 9.3 | Элементы ФЭС не должны иметь визуальных дефектов, расслоений, трещин и пузырей, искажающих восприятие графической схемы. |
Вердикт инспектора: Деформированный, отслоившийся или частично перекрытый пузырями план эвакуации признается нечитаемым и неисправным. По результатам проверки выносится Предписание об устранении нарушений, а на юридическое лицо налагается штраф по ст. 20.4 КоАП РФ (до 400 000 рублей).
Работаем в парадигме соблюдения нормативов
Закон (ФЗ) обязывает ➔ Постановление объясняет правила ➔ ГОСТ дает точные технические характеристики.
Собственное производство
Все оборудование для производства наружной рекламы
Большой опыт работы
С 2008 года работаем в области наружной рекламы, оформления, строительства
Сложное проектирование
Расчет ветровых нагрузок, проектирование фундаментов и несущих конструкций
Изготавливаем под ключ
От проектирования до монтажа - в зависимости от сложности работ
Доставка в любую точку России
Производим и доставляем продукцию по все территории России
Цифровая интеграция
Автоматизация каталогов, B2B-кабинет и интеграция с IT-инфраструктурой клиента
Почему с нами надежно работать:
- Официальные допуски Состоим в СРО по строительно-монтажным работам (СМР), проектированию и застройке выставочных стендов. Система менеджмента качества сертифицирована по ISO 9001.
- Полный пакет документации Выдаем паспорта на изделия. Грамотно ведем рабочую и исполнительную документацию. Предоставляем закрывающие сметы КС-2, КС-3, КС-6 (работаем с ФЕР, ТЕР, ГЭСН, НЦС и т.д.).
- Строгое соответствие нормативам Производство и монтаж ведутся в строгом соответствии с ГОСТ и СНиП. На все используемые материалы предоставляем сертификаты качества.
- Опыт в госзакупках Уверенно работаем на тендерных площадках по ФЗ-44 и ФЗ-223. Помогаем заказчикам: предоставляем расчет НМЦК и готовим конъюнктурный анализ рынка.
С кем мы работаем
Фотолюминесцентная направляющая полоса ФЭС на пластике ПВХ 2 мм (1 м / 2 м)
Жесткая светонакопительная панель-модуль (поставляется в формате 1 или 2 метра) на основе пластика ПВХ (2 мм). Профессиональное решение для создания направляющих линий эвакуации на неровных, пористых или пылящих стенах, где не держится обычная самоклеящаяся лента. Позволяет создать идеально ровный светящийся контур. Строго соответствует требованиям ГОСТ 34428-2018.
Проектирование ФЭС и расчет спецификаций (ГОСТ 34428-2018)
Комплексный инженерный расчет фотолюминесцентных эвакуационных систем для всего объекта. Профессиональный аудит маршрутов эвакуации, точный подсчет метража направляющей разметки и количества знаков безопасности. Подготовка готовой спецификации и технического задания для проведения закупок.
-
Для кого: Государственные учреждения (ФНС, школы, больницы), коммерческие объекты, промышленные предприятия.
-
Результат: Детальная смета и спецификация, полностью готовая к загрузке на тендерные площадки (44-ФЗ, 223-ФЗ).
-
Единица услуги: Индивидуальный расчет (за квадратный метр площади или проект в целом).
Фотолюминесцентная износостойкая лента ФЭС для направляющей разметки (ГОСТ 34428-2018)
Профессиональная светонакопительная лента для создания непрерывных направляющих линий эвакуации (ФЭС). Обладает повышенной стойкостью к истиранию и агрессивным средам. Специально разработана для промышленных и коммерческих объектов с высокой проходимостью. Сертифицирована по ГОСТ 34428-2018.
Профессиональный монтаж элементов ФЭС (ГОСТ 34428-2018)
Квалифицированная выездная инсталляция элементов фотолюминесцентных эвакуационных систем (ФЭС). Аккуратный монтаж направляющей напольной и настенной разметки, профилей на ступени, а также установка планов эвакуации и знаков безопасности в строгом соответствии с нормами МЧС и ГОСТ 34428-2018.
-
Для кого: Государственные ведомства, коммерческая недвижимость, современные офисы и арт-пространства.
-
Особенности: Деликатная работа со сложными поверхностями, использование скрытого крепежа, возможность работы в ночные смены для действующих объектов.
-
Единица услуги: Выезд бригады (смена) или расчет за погонный метр инсталляции.
Разработка и макетирование планов эвакуации (ГОСТ 34428-2018)
Профессиональная разработка графических макетов эвакуационных планов в строгом соответствии с нормами МЧС и ГОСТ 34428-2018. Инженерная оцифровка строительных чертежей и правильное построение путей спасения.
-
Типы макетов: Этажные, секционные (600х400 мм) и локальные (400х300 мм).
-
Исходные данные: Работаем по планам БТИ, архитектурным проектам или эскизам.
-
Результат: Полностью готовый к производству файл, учитывающий технологию прямой печати на жестких основах и оргстекле.
-
Единица услуги: Разработка 1 макета (штука).
Фотолюминесцентная напольная полоса ФЭС с антискользящей защитой (модули по 10 метров)
Износостойкая светонакопительная полоса (модули по 10 м) для напольной эвакуационной разметки (ФЭС). Оснащена усиленной противоскользящей ламинацией 200 микрон и технологическим прозрачным припуском 1,5–2 см для надежной герметизации стыков от влаги и отслаивания при машинной уборке. Разработана для промышленных нагрузок, позволяет проводить быстрый локальный ремонт силами персонала предприятия. Строго соответствует ГОСТ 34428-2018.
Сравнительный анализ технологий производства
Для исключения рисков деградации в БСД ГРУПП принят технологический стандарт: при производстве планов эвакуации и знаков на жестких основах технологически исключено применение прозрачных рулонных ПВХ-пленок для ламинации.
| Параметр | Рулонная ПВХ-пленка с ламинацией | Прямая УФ-печать на оргстекле / акриле |
| Технология | Накатка пленки + прозрачный ламинат | Прямое нанесение УФ-чернил на монолитное оргстекло |
| Срок службы без деформаций | 1–2 года | От 10 лет |
| Устойчивость к перепадам Т° | Низкая (усадка и расслоение) | Абсолютная (монолитный материал) |
| Риск выцветания | Высокий (желтение ламината) | Нулевой (УФ-отверждаемые чернила) |
| Обслуживание и уборка | Требует осторожности (риск зацепить край) | Допускает влажную уборку и дезинфекцию |
| Эстетика в интерьере | Эконом-сегмент | Премиальный инженерный вид |
Знак безопасности E02-01 Направляющая стрелка
Фотолюминесцентный эвакуационный знак безопасности E02-01 «Направляющая стрелка». Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для использования в системах ФЭС. Применяется в комбинации с другими эвакуационными знаками для точной маршрутизации движения. В наличии форматы от 100x100 до 300x300 мм. Доступен в трех вариантах светящегося исполнения для любых эксплуатационных условий: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E20 Направление к эвакуационному выходу (правый вариант)
Эвакуационный знак безопасности E20 «Направление к эвакуационному выходу» (правый вариант). Изготовлен по стандартам ГОСТ 12.4.026-2015 для четкого указания маршрута эвакуации. В наличии форматы от 100x100 до 300x300 мм. Доступен в трех вариантах исполнения для монтажа на любые поверхности: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E05 Направление к эвакуационному выходу направо вверх
Фотолюминесцентный эвакуационный знак безопасности E05 «Направление к эвакуационному выходу направо вверх». Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для использования в системах визуальной навигации. В наличии прямоугольные форматы: 100x200 и 150x300 мм. Доступен в трех вариантах светящегося исполнения: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E02-02 Направляющая стрелка под углом 45°
Фотолюминесцентный эвакуационный знак безопасности E02-02 «Направляющая стрелка под углом 45°». Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для использования в системах ФЭС. Применяется в комбинации с другими эвакуационными знаками для точной маршрутизации. В наличии форматы от 100x100 до 300x300 мм. Доступен в трех вариантах светящегося исполнения для любых эксплуатационных условий: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E23 Указатель запасного выхода
Эвакуационный знак безопасности E23 «Указатель запасного выхода». Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для информирования о расположении альтернативных путей эвакуации. В наличии форматы от 100x100 до 300x300 мм (включая прямоугольные пропорции текста). Доступен в трех вариантах исполнения для любых эксплуатационных условий: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E18 Направление к выходу направо
Эвакуационный знак безопасности E18. Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для использования в системах визуальной навигации. В наличии форматы от 100x100 до 300x300 мм. Доступен в трех вариантах исполнения для любых эксплуатационных условий: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E10 «Направление к эвакуационному выходу направо»
Фотолюминесцентный эвакуационный знак безопасности E10 «Направление к эвакуационному выходу направо». Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для использования в системах визуальной навигации. В наличии прямоугольные форматы: 100x200 и 150x300 мм. Доступен в трех вариантах светящегося исполнения: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Знак безопасности E04 Направление к эвакуационному выходу налево вниз
Фотолюминесцентный эвакуационный знак безопасности E04 «Направление к эвакуационному выходу налево вниз». Произведен в строгом соответствии с требованиями ГОСТ 12.4.026-2015 для использования в системах визуальной навигации. В наличии прямоугольные форматы: 100x200 и 150x300 мм. Доступен в трех вариантах светящегося исполнения: самоклеящаяся пленка, ПВХ-пластик (3 мм) или оцинкованный металл (0,7 мм).
Рекомендации для закупщиков и инженеров по охране труда
Чтобы защитить предприятие от повторных закупок и штрафов, при формировании технического задания (ТЗ) на изготовление планов эвакуации по 44-ФЗ, 223-ФЗ или коммерческим контрактам используйте следующие формулировки:
-
Исключение накатки: «Исполнение схемы эвакуации должно быть выполнено методом прямой УФ-печати на жестком листовом материале. Применение рулонных поверхностных ламинирующих пленок не допускается».
-
Требование к основе: «Основание: листовое органическое стекло (акрил) / монолитный поликарбонат толщиной не менее 3 мм».
-
Требование к свечению: «Фотолюминесцентный слой должен соответствовать ГОСТ 34428-2018 с временем послесвечения не менее 1440 минут, подтвержденным действующим пожарным сертификатом».
