Нужно ли заводить бронепленку под штапик?
При монтаже защитной пленки на существующие окна часто возникает вопрос: нужно ли обязательно снимать штапики и заводить пленку под них?
Короткий ответ: не во всех случаях.
Заведение защитной пленки под штапик является одним из возможных технических решений, но универсального требования разбирать каждый существующий оконный блок при монтаже пленки нет.
Способ выполнения работ должен определяться с учетом конструкции окна, требуемого класса защиты, технического задания, документации применяемого материала и фактической возможности безопасно разобрать и затем восстановить оконную конструкцию.
защитную плёнку выбирают по подтверждённому классу защиты, а не по количеству микрон —
для базового повышения ударостойкости часто применяется
P2A по ГОСТ 32563-2013
(обычно плёнка номинальной толщиной около 300 мкм).
Что говорит ГОСТ 32563-2013
ГОСТ 32563-2013 «Стекло с полимерными пленками. Технические условия» вводит понятия рабочей и краевой зоны стекла с пленкой.
Краевая зона определяется как часть поверхности стекла, которая закрывается деталями строительной конструкции и после установки не видна при эксплуатации.
При этом стандарт прямо предусматривает, что ширину краевой зоны устанавливают в договоре, контракте или заказе исходя из технического решения узла крепления стекла с пленкой.
То есть ГОСТ учитывает существование скрытой краевой зоны, но из этого не следует универсальное требование снять штапик на готовом окне и обязательно завести под него пленку.
Это важное различие.
ГОСТ устанавливает требования к защитному остеклению, а конкретный способ его реализации зависит от технического решения.
Почему вообще появилась технология «под штапик»
Логика такого способа понятна.
Если край пленки находится в скрытой зоне оконной конструкции, при разрушении стекла появляется дополнительная возможность удержания оклеенного полотна относительно рамы.
Поэтому в ряде проектов такое решение действительно целесообразно.
Особенно если:
- оно предусмотрено проектом или техническим заданием;
- соответствующий узел предусмотрен документацией системы;
- окно конструктивно позволяет безопасно снять штапик;
- требуется дополнительное удержание разрушенного остекления в раме.
Но отсюда не следует, что такой способ автоматически обязателен для любого окна и любого класса защитной пленки.
Почему нельзя просто снять штапик на любом окне
Штапик — это элемент оконной конструкции, удерживающий стеклопакет или другое заполнение в раме.
Конструкция оконных блоков различается.
На одном окне штапики находятся со стороны помещения и относительно доступны. На другом они могут располагаться снаружи. В отдельных конструкциях доступ к необходимой кромке стекла фактически требует раскрепления или извлечения стеклопакета.
ГОСТ 34378-2018, регулирующий монтаж оконных и дверных блоков, отдельно рассматривает снятие стеклопакетов и последующую установку с закреплением штапиками как операции с оконной конструкцией; при снятии стеклопакетов штапики даже предписано маркировать для установки на прежнее место.
То есть демонтаж штапика — это уже не просто операция «подрезать пленку чуть глубже».
Она может затрагивать:
- положение стеклопакета;
- опорные и дистанционные подкладки;
- уплотнения;
- герметичность;
- регулировку оконной конструкции;
- риск повреждения самого штапика или стеклопакета.
Поэтому разборку существующего окна следует выполнять только тогда, когда она действительно предусмотрена выбранным техническим решением.

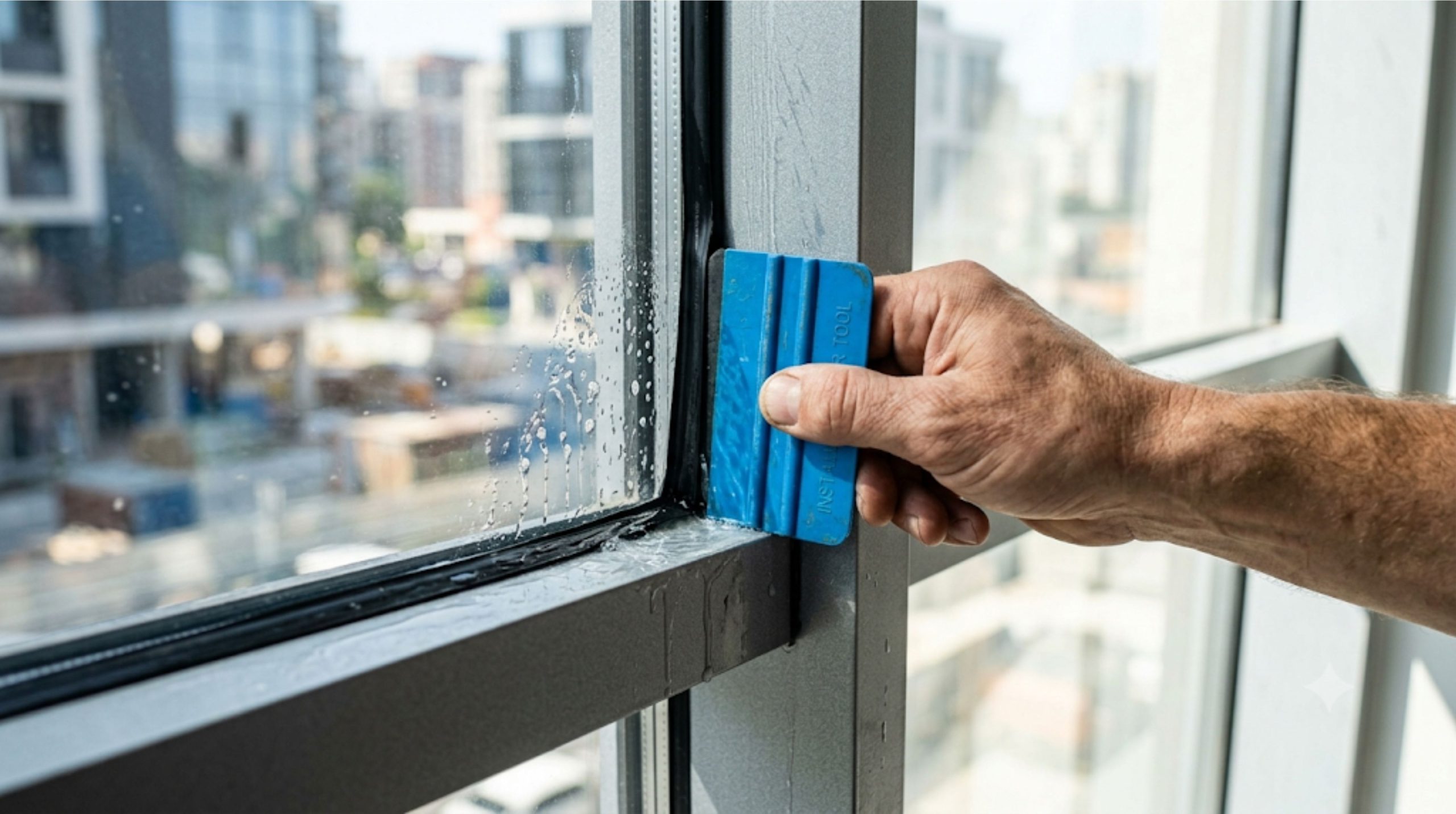

Можно ли наклеить защитную пленку без снятия штапиков?
В ряде случаев — да.
Если техническое задание не требует разборки окна и применяемая технология допускает такой способ, пленка наносится на доступную поверхность стекла.
Полотно раскраивается по фактической геометрии светового проема, а по периметру формируется технологическая кромка.
При этом нужно учитывать, что существующее окно не всегда имеет абсолютно идеальную геометрию.
Штапики и уплотнители могут:
- иметь небольшие отклонения по линии;
- перекрывать стекло на различную глубину;
- иметь закругления в углах;
- отличаться по положению относительно стекла.
Поэтому небольшое изменение расстояния от края пленки до элемента рамы по периметру само по себе еще не говорит о неправильном монтаже.
Гораздо важнее качество приклеивания материала, отсутствие отлипов, складок и иных недопустимых дефектов.
ГОСТ 32563-2013, в частности, не допускает пузыри в склеивающем слое, отлипы и складки для нормируемых зон стекла с пленкой.
Связан ли класс P2A с обязательным монтажом под штапик?
Сам по себе класс P2A не означает автоматического требования демонтировать штапик.
P2A характеризует ударостойкость защитного остекления.
Поэтому неправильно формулировать правило следующим образом:
«Если пленка P2A — ее обязательно нужно завести под штапик».
Корректнее:
«Для объекта требуется P2A; применяемый материал и способ монтажа должны обеспечивать предусмотренное техническим заданием защитное решение».
Необходимо разделять три понятия:
класс защитных свойств стекла с пленкой;
способ нанесения пленки на стекло;
способ удержания разрушенного остекления в оконной раме.
Они связаны между собой, но не являются одним и тем же.
Заведение под штапик и специальное краевое крепление — не одно и то же
Если задача проекта состоит не только в удержании осколков на пленке, но и в повышенном удержании всего разрушенного полотна в раме, могут применяться отдельные технические решения краевого закрепления.
Это могут быть специальные профили, конструктивные системы крепления или иные предусмотренные проектом решения.
Поэтому простая формула:
«завели пленку под штапик = получили максимальную защиту»
технически слишком упрощена.
Защитные свойства должны оцениваться по всей системе:
стекло + пленка + оконная конструкция + способ крепления.
Когда монтаж под штапик имеет смысл предусмотреть заранее
Такой вариант следует отдельно рассматривать, если техническое задание прямо требует:
- заведения пленки в скрытую краевую зону;
- демонтажа и последующего монтажа штапиков;
- дополнительного удержания стекла в раме;
- специального узла закрепления пленки;
- выполнения работ по проектному техническому решению.
В этом случае до определения стоимости работ необходимо обследовать окна.
Иначе подрядчик может столкнуться уже на объекте с ситуацией, когда для выполнения требования требуется не просто снять декоративную планку, а частично разобрать оконный блок или демонтировать стеклопакет.
Для B2B- и B2G-заказов это желательно определить до заключения договора и формирования сметы.
Что правильно указывать в техническом задании
Вместо универсальной формулировки:
«Пленку обязательно завести под штапик»
лучше сначала определить необходимый результат:
- требуемый класс защиты;
- тип существующего остекления;
- необходимость удержания разрушенного стекла в раме;
- допустимость разборки оконных конструкций;
- требования к краевой зоне;
- необходимость специального краевого закрепления.
После этого выбирается технически обоснованный способ монтажа.
Так заказчик получает требуемый результат, а способ выполнения работ не вступает в противоречие с конструкцией конкретных окон.
Главное
Монтаж защитной пленки под штапик — это техническое решение, а не универсальное правило для каждого окна.
Если проект предусматривает такое крепление и конструкция окна позволяет его выполнить — пленка может заводиться в скрытую краевую зону.
Если же существующее окно необходимо частично разбирать, снимать стеклопакет либо вмешиваться в его конструкцию, такие работы должны быть заранее обследованы, предусмотрены техническим заданием и учтены в составе работ.
Для выбора защитной пленки также важно не смешивать способ монтажа с классом защиты: P2A, P3A и другие классы должны подтверждаться документацией на применяемое защитное решение, а не самим фактом наличия пленки под штапиком.
Подробнее о выборе защитных и других архитектурных пленок для конкретного объекта — в нашем руководстве по архитектурным пленкам для окон зданий.
