Лазерная маркировка термоусадочной трубки (ТУТ)

Лазерная маркировка термоусадочной трубки (ТУТ)

Использование промаркированных термоусадочных трубок — это золотой стандарт при сборке электрощитового оборудования, производстве автомобильных жгутов и авиационной проводки. В отличие от пластиковых бирок или наклеек, термоусадка плотно облегает провод, не съезжает при вибрациях и обеспечивает дополнительную электрическую изоляцию узла.

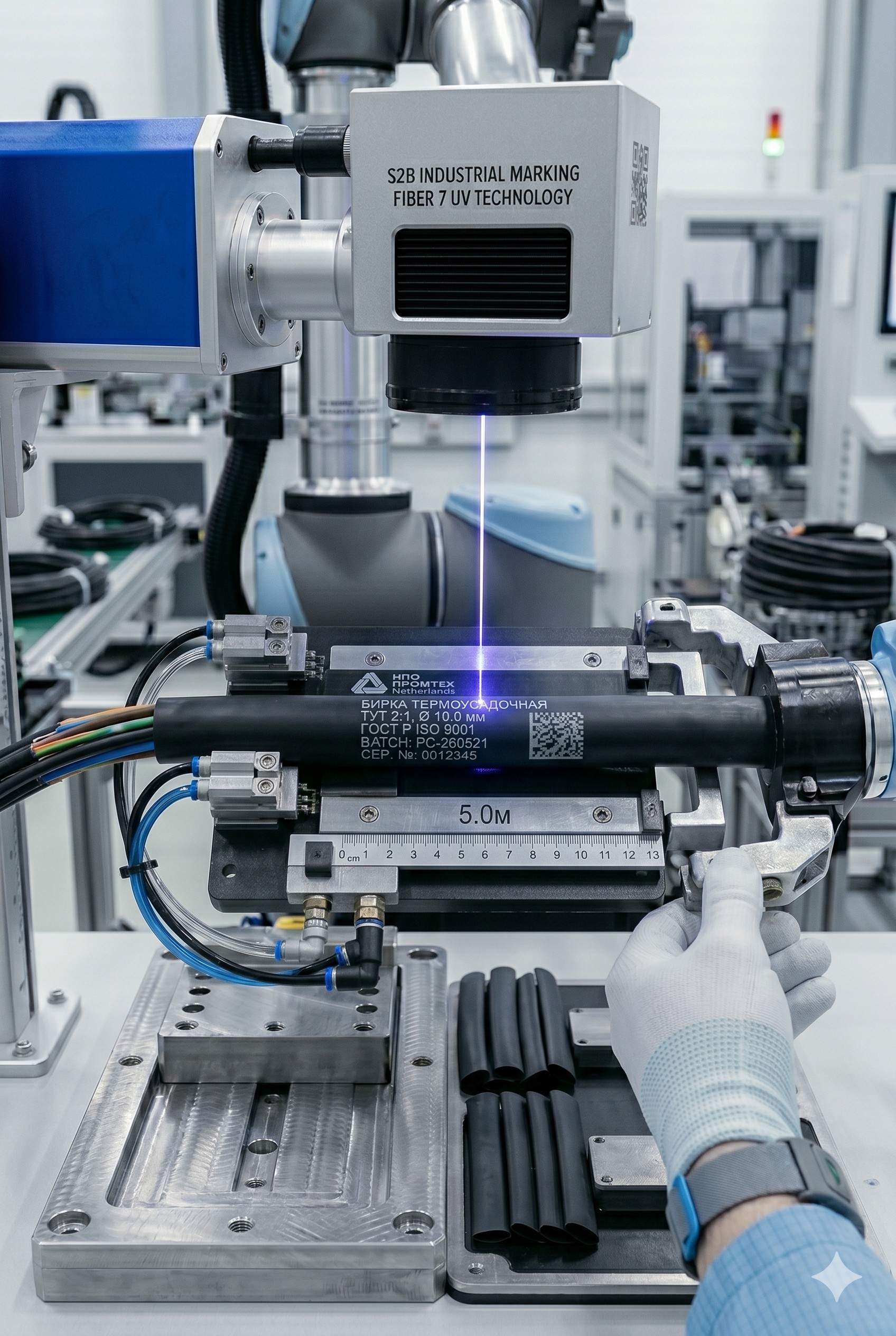

Производственная площадка БСД ГРУПП в Московской области осуществляет серийное нанесение информации на сплющенную или круглую термоусадку с помощью промышленных лазерных комплексов.

Проблема термических лазеров и преимущество УФ-технологии

Главная физическая особенность термоусадочной трубки (ТУТ) — это память формы и реакция на нагрев. При использовании классических углекислотных (CO2) или волоконных лазеров выделяется значительное количество тепловой энергии. В результате трубка начинает сжиматься, деформироваться или оплавляться прямо в процессе гравировки, что приводит к 100% браку.

Для работы с термоусаживаемыми материалами мы применяем исключительно ультрафиолетовые (UV) маркеры.

• Абсолютно «холодный» процесс: Длина волны УФ-лазера вызывает фотохимическое изменение цвета полиолефина, не нагревая саму трубку. Риск преждевременной усадки полностью исключен.

• Сохранение геометрии символов: Нанесенный текст и штрихкоды обладают высокой эластичностью. После того как вы усадите трубку на провод с помощью строительного фена (при температуре +90…120°C), маркировка сожмется вместе с материалом, сохранив идеальную читаемость и контраст.

• Стойкость маркировки: Полученное изображение не стирается при механическом трении в гофре и устойчиво к техническим смазкам.

Автоматизация партий по кабельным журналам

Мы понимаем специфику работы сборочных цехов и исключаем ручной набор текста для сотен различных маркеров. Программное обеспечение наших станков интегрируется с вашими кабельными журналами (файлы .xls или .csv).

В автоматическом режиме станок наносит на нарезанные трубки номера цепей, адреса подключения (откуда/куда), а также уникальные идентификаторы. Массивы сгенерированных кодов легко интегрируются в штатные поля ШК (Barcode) вашей ERP-системы или складских плагинов, обеспечивая быструю приемку промаркированных кембриков на цифровой склад.

Тестовая приладка на вашем материале

Химический состав термоусадочных трубок (особенно специализированных: безгалогенных, негорючих или химически стойких) сильно различается у разных производителей.

Перед запуском основного тиража технологи БСД ГРУПП бесплатно проводят серию тестов на предоставленных вами отрезках ТУТ. Мы подбираем оптимальные режимы УФ-излучения для достижения максимального контраста, после чего ваш отдел ОТК может самостоятельно усадить образцы на кабель и проверить читаемость символов перед стартом контрактного производства.
