Лазерная маркировка мерного отрезка кабеля

Лазерная маркировка мерного отрезка кабеля

При производстве сложных жгутовых сборок, подготовке комплектов для телекоммуникаций или сборке распределительных щитов критически важна точная идентификация каждого отрезка провода. Классические методы, такие как термотрансферная печать или каплеструйные принтеры, часто не выдерживают условий монтажа — краска осыпается, стирается при протяжке кабеля в гофре или смывается техническими жидкостями.

Производственная площадка БСД ГРУПП в Московской области осуществляет серийную нестираемую маркировку мерных отрезков кабеля с применением высокоточных промышленных лазерных систем.

Безопасность изоляции: почему мы используем УФ-лазер

Для кабельно-проводниковой продукции применение термических волоконных или CO2-лазеров недопустимо. Их тепловое воздействие прожигает оболочку, уменьшает толщину диэлектрического слоя и может привести к пробою изоляции при подаче высокого напряжения.

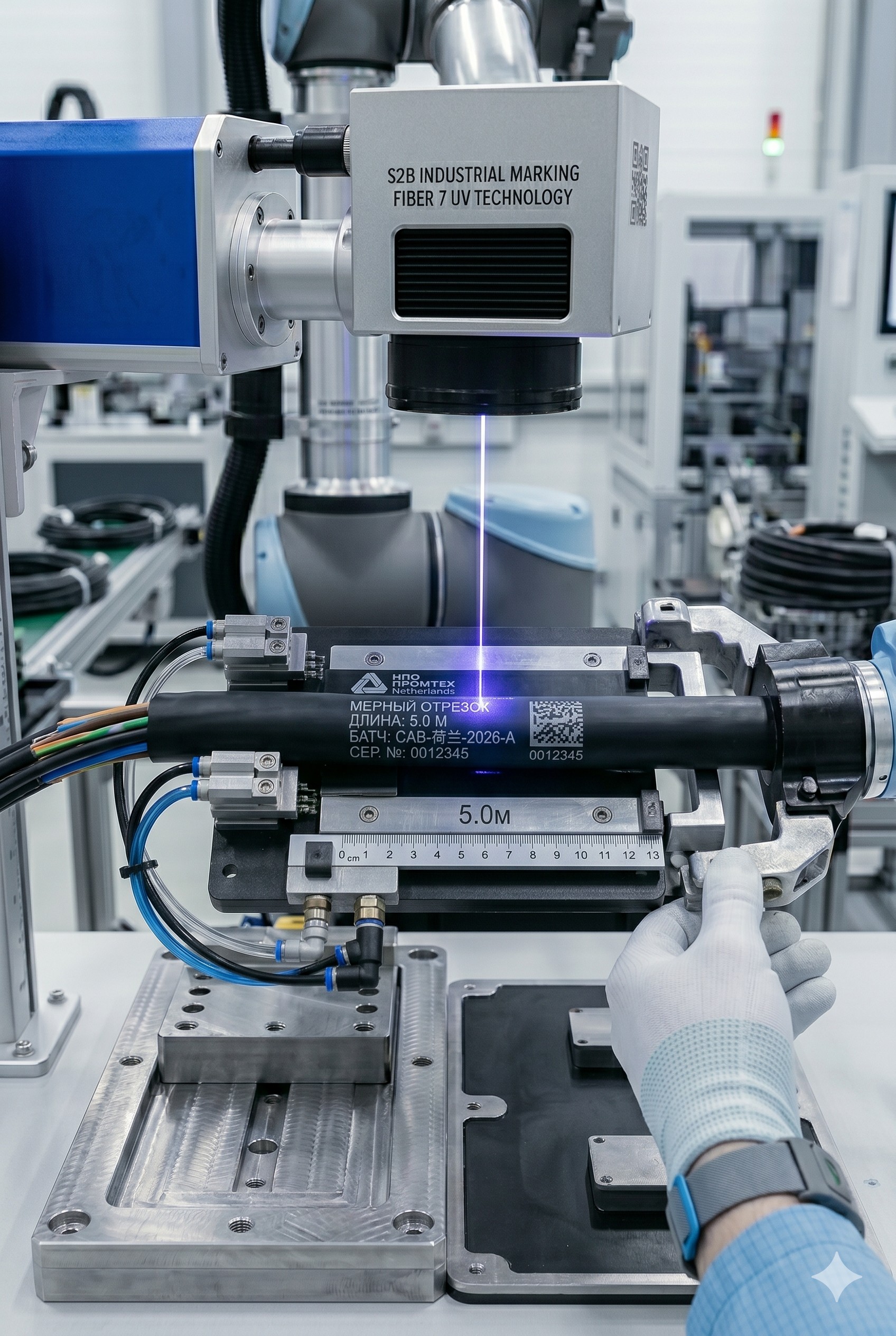

Наше оборудование оснащено ультрафиолетовыми (UV) лазерными излучателями.

• Фотохимическая реакция без нагрева: Длина волны 355 нм изменяет структуру пигмента внутри оболочки пластика (ПВХ, тефлон, полиуретан) на молекулярном уровне. Изоляционный слой не нагревается и не оплавляется.

• Сохранение ГОСТ: Физико-химические свойства, гибкость и диэлектрическое сопротивление провода остаются неизменными, что позволяет без проблем проходить проверки технадзора и военной приемки.

• Идеальная читаемость: Формируется высококонтрастный текст (белый на темной изоляции или темный на светлой) и четкие микро-штрихкоды даже на проводах малого сечения.

Автоматизация данных из кабельных журналов

Мы полностью исключаем человеческий фактор при маркировке крупных партий сборок. Вам не нужно вручную прописывать каждую бирку или провод.

Программное обеспечение лазерных маркеров интегрируется с вашими таблицами маршрутизации и кабельными журналами (в форматах .xls или .csv). Станки в потоковом режиме наносят на каждый мерный отрезок:

1. Точную длину кабеля.

2. Номера контактов для левого и правого разъемов.

3. Уникальные серийные номера и сгенерированные штрихкоды.

После завершения тиража ответный файл с логами позволяет вашим специалистам сразу импортировать данные в ERP. Сгенерированные значения идеально ложатся в стандартное поле ШК (Barcode) вашей базы данных на базе WooCommerce или 1С, обеспечивая мгновенную привязку физического отрезка кабеля к цифровому складу.

Тестовая приладка и условия работы

Работа с кабелем, особенно специфического сечения или с авиационной фторопластовой изоляцией, требует ювелирной настройки оборудования. Мы работаем с вашим давальческим сырьем партиями от 50 штук.

Перед запуском всей партии технологи БСД ГРУПП в обязательном порядке проводят бесплатную тестовую маркировку на обрезках вашего кабеля. Это дает возможность вашему отделу контроля качества (ОТК) провести тесты на истирание, изгиб и считываемость 2D-кодов, утвердив эталонный образец перед началом серийного производства.
